Pieds pour votre table de soudage

Une fois votre table de soudage sélectionnée, il est essentiel de choisir le pied le plus adapté à vos besoins. C’est pourquoi nous proposons une gamme complète de pieds : pieds fixes, pieds télescopiques, pieds à roulettes, rails et tables élévatrices. Selon vos exigences, un modèle sera idéal pour vous.
Retrouvez ci-dessous une description rapide des différentes familles de pieds disponibles. Pour plus de détails ou pour un accompagnement personnalisé, n’hésitez pas à contacter nos experts. Ils vous guideront vers le meilleur choix.

Contacter un expert

Pied standard

Pour D28 / D22 / D16

Pieds pendulaires à réglage fin (+/- 30mm)
Tige filetée stable M30
La manchette du pied protège la tige filetée de l'encrassement et évite de coincer le kit de tuyaux
Également en tant que pied d'appui en combinaison avec l'équerre d'entretoise de forme U, à partir d'une longueur de 1m, montée de manière flottante
Vis de montage à tête fraisée M24x60 incluse
Tube du pied revêtu par poudre

Pied de table téléscopique

D28 / D22 / D16

Pieds pendulaires, à réglage fin +/- 30mm
Tige filetée stable M30
La manchette du pied protège la tige filetée de l'encrassement et évite de coincer le kit de tuyaux
Plage de réglage télescope 350mm en pas de 50mm
Pour un réglage en hauteur flexible de la table de soudage
Vis de montage à tête fraisée M24x60 incluse
Tube du pied revêtu par poudre

Pied à roue pour charges lourdes

D28 / D22 / D16

Réglage fin +/- 30mm
Tige filetée stable M30
La manchette du pied protège la tige filetée de l'encrassement et évite de coincer le kit de tuyaux
Exécution robuste
Avec roue pivotante à 360°
Capacité de charge maximale 600kg
Vis de montage à tête fraisée M24x60 incluse
Tube du pied revêtu par poudre

Pied d'ancrage

D28 / D22 / D16

Réglage fin +/- 30mm
Tige filetée stable M30
La manchette du pied protège la tige filetée de l'encrassement et évite de coincer le kit de tuyayx
Pour une fixation solide sur le sol du hall contre les tractions, les poussées et les déplacements (p. ex. utilisation d'un robot)
Y compris Vis de montage à tête fraisée M24x60 ainsi que pour l'ancrage solide au sol 2xchevilles à frapper, 2 x vis à tête cylindrique M16x40
Tube du pied revêtu par poudre

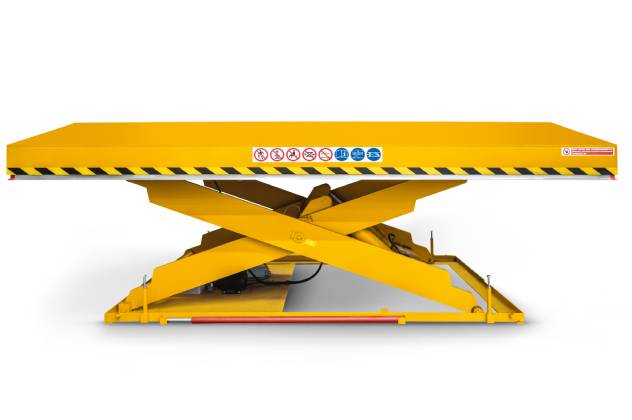

Plate-forme élévatrice à ciseaux

D28

Réglage en hauteur en continu
avec barres de commutation de sécurité
Complètement adapté à la table de soudage 3D D28
Commande manuelle incluse
Groupe électrogène à l'intérieur/à l'extérieur (selon la taille)

Plate-forme élévatrice à ciseaux pour table de soudure

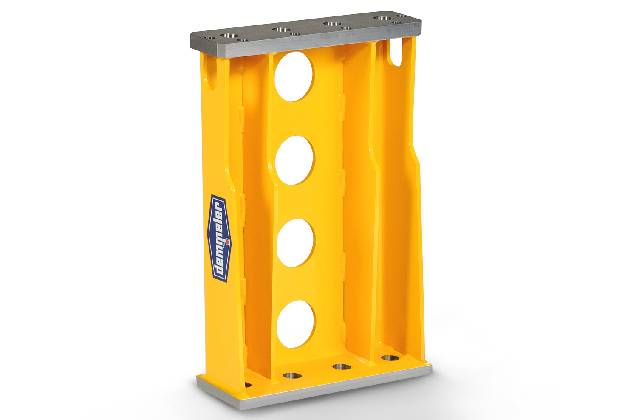

Pied de table pour équerre entretoise

D28

Élément de liaison entre entretoises en U ou entre tables de soudage 3D et rail d'appui et de fondation
Les différentes hauteurs de montage peuvent être adaptées à la pièce à usiner en changeant simplement les pieds de table

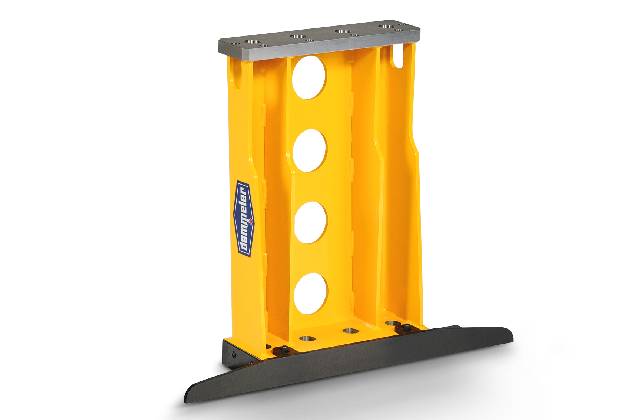

Pied glissière avec roues

D28

Possibilité de déplacer des composants de système montés sans utiliser un engin de levage ou une grue
Les différentes hauteurs de montage peuvent être adaptées à la pièce à usiner en changeant simplement les pieds de table
Capacité de charge maximale en position de travail grâce à un appui de toute la surface du pied sur le rail

Pied glissière avec roues pour table de soudure

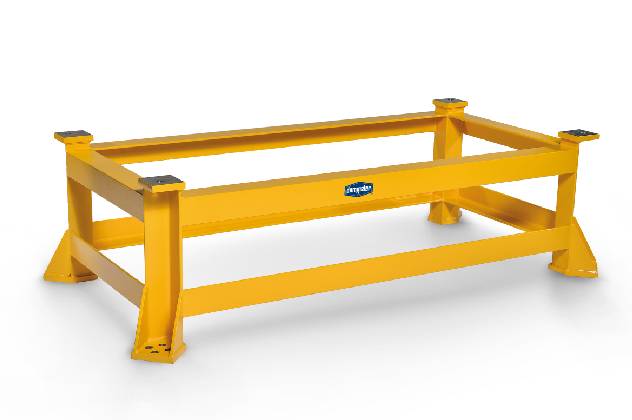

Cadre de liaison

D28

Positionnement exact des tables 3D au moyen du pied pendulaire ou dans le sens de la longueur et de la largeur sur le rail d'appui et de fondation
Disponible pour D28
